Fantec Podium DD1 - DIY Start / Stop - Kill Switch Box


mariachi
(@michael-mariachera1-net)
Trusted Member
Joined: 4 years ago
Posts: 92
Topic starter

Dear Racecube Fans,

after upgrading my RC4 with Fanatec's more or less brilliant Podium DD1, I found the original Start / Stop button at the rear side unconfortable. Especially when strapped into the seat, no chance to reach.

As it it always fun to create own sollutions, I decided to make my own Buttonbox for it.

DIY Button Box

Michael

This topic was modified 1 year ago by mariachi

Never loose - win or learn


Quote
karsten_s
(@karsten_s)
New Member
Joined: 3 months ago
Posts: 3


Hallo,



ich hatte Dich über Youtube angeschrieben, ich habe Probleme den Kill Switch zu verdrahten, der Taster funktioniert einwandfrei. Ich kann die DD1 Base ein/ausschalten aber habe Probleme den Kill Switch mit einzubinden?!

Kann es sein das ich hier keine Bilder einfügen kann?



Dann muss ich es zunächst per Text versuchen:

hier eine Übersicht meiner Aktion, ich habe einfach mal die Kabel entsprechend der Farben benannt, neues Kabel bedeutet das es mein Kabel ist, da die Belegung farblich von dem im Video abweicht. Taster/Stecker sind die Kabel-Farben vom Taster:

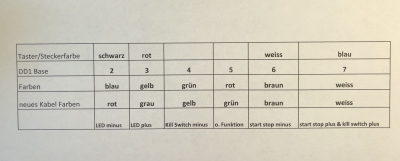

Taster/Steckerfarbe                  schwarz           rot                                                                       weiss                                 blau

DD1 Base Leitung Nr.                   2                  3                         4                     5                          6                                      6

Farben RJ Kabel im Video           blau               gelb                    grün                  rot                      braun                                weiss

Farben mein RJ Kabel                 rot                grau                    gelb                  grün                    braun                                weiss

Belegung im Video                  LED minus     LED plus       kill switch minus      o. Funktion        start/stop minus        start/stop plus  & kill switch plus



Den Stecker vom Taster habe ich wie folgt verkabelt:



LED minus    =   schwarzes Kabel vom Taster/Stecker

LED plus       =   rotes Kabel vom Taster/Stecker

C                 =    blaues Kabel vom Taster/Stecker

NO               =    weisses Kabel vom Taster/Stecker

NC                =    grünes Kabel vom Taster/Stecker (ist nicht angeschlossen)



Ich hoffe Du steigst da durch 😉



Beste Grüße

Karsten









This post was modified 3 months ago by karsten_s
